Tüm flanşlı tişört nedir?

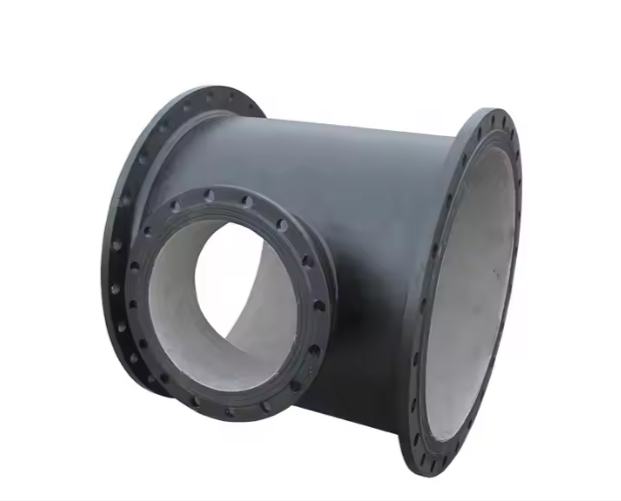

      BirTüm flanş tişörttanımlayıcı özelliği ile karakterize edilen özel olarak tasarlanmış bir boru dalı bağlantısıdır: her üç bağlantı noktası da - hem ana boru çalışmasının hem de dik dal çıkışının uçları - flanşlarla donatılmıştır. Bu yapılandırma, dişli, soket kaynağı veya düz uçlara sahip olabilen diğer tee bağlantı parçalarından belirgin bir şekilde farklılaştırır.

      Bu tee'nin çekirdek gövdesi tipik olarak ASME B16.9 gibi özelliklere uygun standart eşit veya azaltıcı bir tee'dir. Üretim sırasında, bir flanş-esasen bir kaynak boynu, kayma veya soket kaynak tipi-üç açık ucunun her birine kaynak yapılır veya takılır. Dal çıkış flanşı, ana borunun içindeki akış yönüne dik olarak yönlendirilir. Bu tamamen flanşlı tasarımın birincil amacı, flanş bazlı boru sistemlerine kesintisiz entegrasyonu kolaylaştırmak, cıvatalar ve contalar yoluyla hızlı ve güvenilir montaj/sökme sağlamaktır. Bu, sık ekipman bakımı, sistem denetimleri (erişim noktaları sağlayan), proses izolasyonu veya gelecekteki boru hattı modifikasyonları ve dal genişlemeleri gerektiren uygulamalar için kritik olduğunu kanıtlamaktadır.

       Sağlam flanşlı yapısı nedeniyle, tüm flanş tişörtleri özellikle yüksek basınçlı, yüksek sıcaklık hizmet koşulları talep etmek için uygundur ve genellikle büyük çaplı sıvı taşıma sistemleri için tercih edilen çözümdür. Anahtar özellikler şunları içerir: her üç bağlantının da çiftleşme flanşlarına cıvatalanmasına dayanır. Sızdırmazlık bütünlüğünü sağlamak için her flanş yüzüne uygun bir contanın yerleştirilmesi gerekir. Bağlantının basınç derecesi flanş sınıfı (örn., 150#, 300#, 600#) ve malzeme (ortak kaliteler/a350 lf2, stuness a184'ü içerir (Ortak kalemler içerir, Çelikler ve dubleks paslanmaz çelik), tee gövdesinin kendisi geçerli basınç standartlarına uymalıdır. Tipik uygulamalar petrol ve gaz (yukarı akış keşif/üretimi, orta akım taşımacılığı, aşağı akış rafinasyonu), petrokimya ve kimyasal işleme, termal ve nükleer santraller, büyük ölçekli su ve atık su arıtma tesisleri, gemi inşa, açık deniz platformları ve diğer ağır endüstriyel boru projeleri kapsamaktadır.

      Önemli avantajlara rağmen - kurulum/kaldırma, yüksek bağlantı mukavemeti ve güvenilirlik, büyük çaplar ve sert koşullar için uygunluk, basitleştirilmiş sistem izolasyonu ve standardizasyon - tüm flanş tees de doğal dezavantajlar sunmaktadır. Bunlar öncelikle malzeme ve üç flanş için kaynak nedeniyle daha yüksek göreceli maliyetler içerir; kanamasız veya kısmen flanşlı tişörtlere kıyasla önemli ölçüde daha fazla ağırlık; flanş yüzleri ve cıvata sıkıcı işlemler için artan alan gereksinimleri; ve sızdırmazlık performansının büyük ölçüde uygun conta seçimi/tesisatı ve hassas cıvata ön kontrol kontrolüne bağlı olduğu her flanş ekleminde teorik sızıntı riski.

      Tüm flanş tişörtlerine alternatif olarak, tasarımcılar basınç sınıfına, boru boyutuna, bütçeye ve bağlantı kalıcılığı gereksinimlerine göre diğer uydurma türlerini seçebilirler. Yedekler şunları içerir: düşük basınçlı küçük delikli çizgiler için dişli tees (tüm bağlantı noktaları, örneğin, NPT/BSPT). flanşlı çalışma dişli/soket kaynak dalı ile biter).

      Özetle, her üç bağlantı noktasında flanşlarla tanımlanan tüm flanş tişörtleri, flanşlı boru sistemlerinde kritik bir bileşen olarak hizmet eder, güvenilir dallanma, basitleştirilmiş bakım ve ağır endüstrilerdeki yüksek basınçlı, yüksek sıcaklık, büyük çaplı uygulamalarda direnç sağlar.
