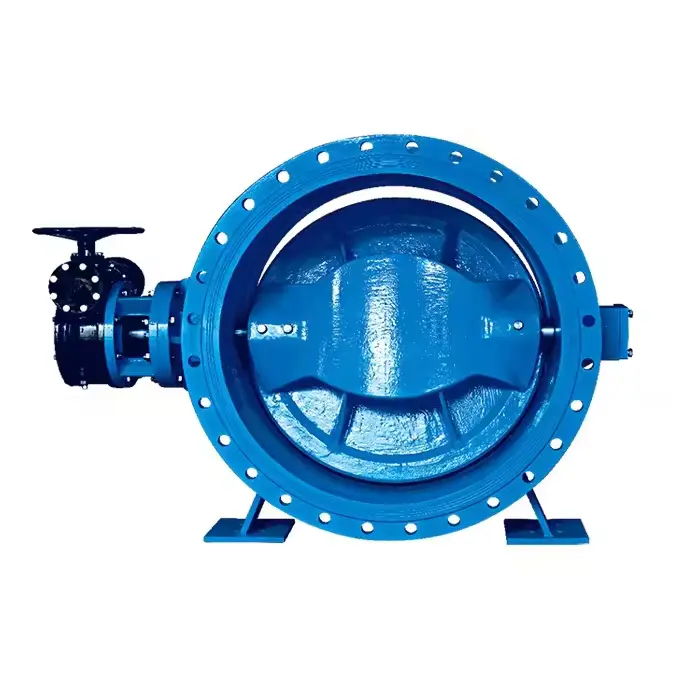

Çift Eksantrik Flanş Kelebek Valfi

Bu çift eksantrik flanş kelebek valfı belediye su temini ve drenajı, su temini ve drenajı için uygundur. Kanalizasyon arıtma, tarım ve endüstriyel su sistemleri.

Talep Gönder

Ürün Açıklaması

Yapısal özellikler ve kullanımlar

Bu çift eksantrik flanş kelebek valfleri solucan dişli tahriklidir. Flanş bağlantısı. Kauçuk conta. Valf gövdesi sünek demirden yapılmıştır. Valf gövdesi tek parça halinde dökülür. Tasarım rehberliği olarak "enerji tasarrufu, çevre koruması, güvenlik ve rahatlık", yerli ve uluslararası ürünlerin avantajları ve dezavantajları ile birlikte, gelişmiş yerli ve yabancı seviyelere sahip çift eksantrik yumuşak mühür kelebek valfi geliştirdik. Küçük çalışma torkuna sahiptir. Çalıştırılması kolay, emek tasarrufu ve becerikli; Herhangi bir konuma monte edilebilir, bakımı kolay: Conta değiştirilebilir, sızdırmazlık performansı iki yönlü sızdırmazlık elde etmek için güvenilirdir; Sızdırmazlık malzemesi yaşlanmaya dayanıklıdır. Korozyona dayanıklı, uzun servis ömrü: Şaftın ucu özel bir şanzıman kare kapağı ile donatılmıştır, valf kuyusuna monte edilmiş Yao valfini çalıştırırken, sadece zemini kapatmak için eşleşen t-anahtarını kullanmanız gerekir. Bu ürün belediye su temini ve drenajı, bina su temini ve drenajı için uygundur. Kanalizasyon arıtma, tarım ve endüstriyel su sistemleri.

Double Eccentric Flange Butterfly Valve

Garanti Süresi: 1 Yıl

Vücut malzemesi: sünek demir

Boyut: Standart Boyut

Conta Malzemesi: Nitril Kauçuk

Standart: Amerikan Standartları Derneği

Malzeme Spesifikasyonu

Parça No.	Parça	Standart Spesifikasyon	Seçenekler
1	Valf gövdesi	EN-GJS-450-10
2	Üst kök	Paslanmaz çelik	SS304, SS316, SS420, SS431
3	Disk	EN-GJS-450-10
4	Pin	Paslanmaz çelik 431
5	Alt gövde	Paslanmaz çelik	SS304, SS316, SS420, SS431
6	Burç	Pirinç
7	0 ring	NBR	EPDM
8	Koltuk	Paslanmaz çelik
9	Sızdırmazlık	NR
10	Dişli kutusu	EN-GJS-450-10
11	Paketleme	NBR
12	Sürgü	Karbon çelik çinko kaplama	SS304, SS316

DN		Boyutlar (mm)
İnç	mm	H1	H2	H3	H4	L	L1	L2	L3	L4	İLE İLGİLİ	LL1	OD2	3'ten	OD4	OD5	olmayan	Üst flanş ISO5211
16 "	400	360	468	70	525	216	325	350	325	24.5	565	480	400	45	515	380	16-28	F14/F16
18 "	450	400	505	70	562	222	356	375	325	25.5	615	530	450	50	565	380	20-28	F14/F16
20 "	500	450	565	70	628	229	450	410	340	26.5	670	582	500	60	620	380	20-28	F16
24 "	600	514	590	90	646	267	450	530	373	30	780	682	600	65	725	380	20-F31	F25
28 "	700	615	625	82	689	292	782	550	448	32.5	895	794	700	75	840	500	24-F31	F25
32 "	800	672	680	92	760	318	882	600	480	35	1015	901	800	85	950	500	24-34	F25
36 "	900	705	715	107	795		982	650	555	37.5	1115	1001	900	95	1050	600	28-34	F25
40 "	1000	819	841	143	922.5	410	1082	700	616	40	1230	1112	1000	105	1160	700	28-37	F25
48 "	1200	975	1005	131	1089	470	1282	800	648	45	1455	1328	1200	125	1380	700	32-F41	F30
56 "	1400	1115	1210	140	1294	530	1432	980	648	46	1675	1530	1400	150	1590	700	36-F44	F35
64 "	1600	1205	1295	240	1402	600	1622	1075	686	49	1915	1750	1600	160	1820	700	40-50	F35
72 "	1800	1405	1470	263.5	1580	670	1822	1175	706	52	2115	1950	1800	170	2020	700	44-50	F40
80 "	2000	1595	1660	280	1790	760	1982	1260	821	55	2325	2150	2000	190	2230	1000	48-50	F48
88 "	2200	1700	1745	280		1000	2105	1365		60	2550	2370	2200	220	2440		52-56
96 "	2400	1780	1850	320		1100	2405	1525		62	2760	2570	2400	240	2650		56-56
104 "	2600	1905	1965	320		1200	2650	1605		62	2960	2778	2600	240	2850		60-56

Sıcak Etiketler: Çift Eksantrik Flanş Kelebek Valfi
