Hacimsel Su Sayacı
Hacimsel su sayacının ölçümü, çok jetli su sayacının ölçümünden daha doğrudur.
Çok jetli su sayacının ölçüm hatası ±%2 hataya sahip olurken, hacimsel su sayacının hatası şu şekilde olabilir:
±%0,5 veya daha düşük seviyede kontrol edilir.
Teslim koşulu:
▶Boyut:DN15,DN20
▶Maksimum çalışma basıncı:PN16
▶Basınç kaybı:≤0.063Mpa
▶Su sıcaklığı:T30,T50
▶Standartlar:ISO4064.Sınıf C
▶R :R160(R=Q3/Q1)(isteğe bağlı)
▶ Kurulum: Yatay, Dikey veya eğimli
▶Bağlantı yöntemi: BSP Konusu

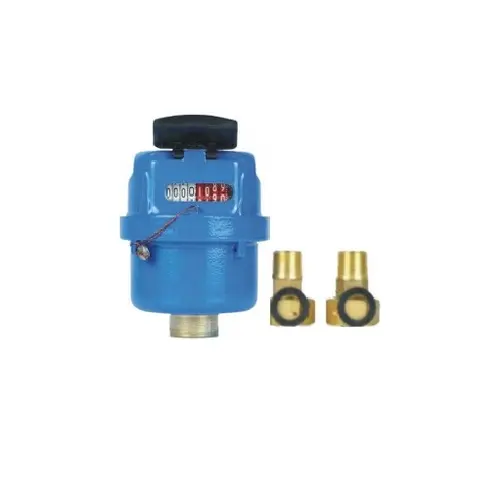

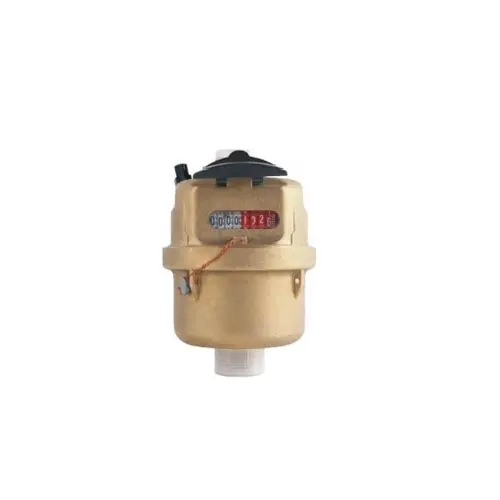

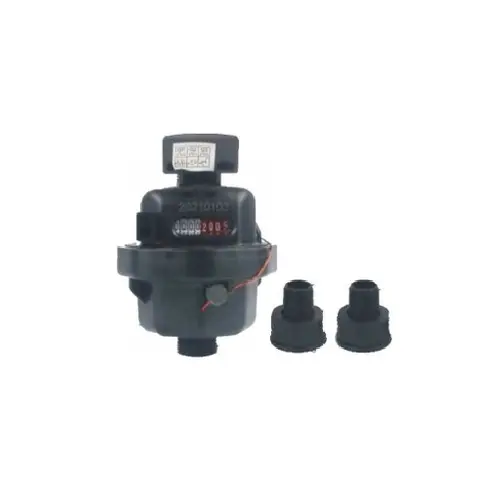

▶Gövde pirinç, astarlı pirinç ve ABS olarak seçilebilir.

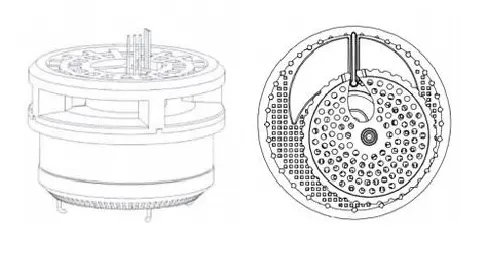

Ölçüm için daha doğru olan hacimsel döner pistonu benimseyin;
▶Daha iyi hassasiyet
▶Geniş akış aralığı
▶Çok açılı kurulum
▶İstek üzerine uzaktan iletim cihazı eklenebilir

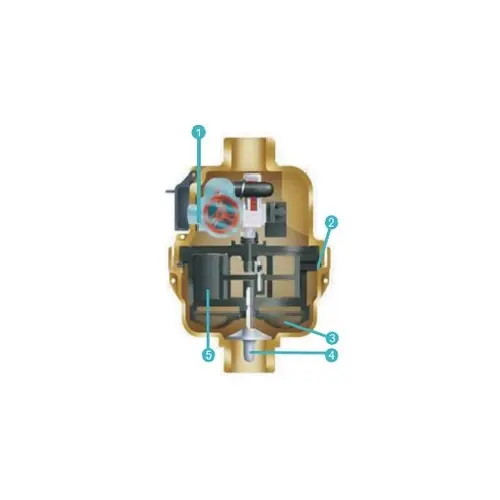

Su sayacının iç yapısı:
1. Kolay okunabilen kayıt
2"o"halka conta
3. Süzgeç
4. İsteğe bağlı çek valf
5. Yivli piston tasarımı uzun çalışma ömrü sağlar ve tıkanmaları azaltır

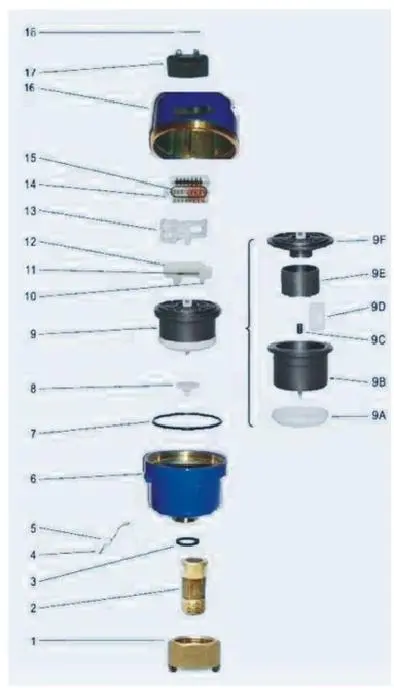

| Kod | Tanım | Miktar |
| 1 | Ceviz | 2 |
| 2 | Kaplin | 2 |
| 3 | Conta | 2 |
| 4 | Bakır Tel | 1 |
| 5 | Mühür kurşun | 1 |
| 6 | Alt Gövde | 1 |
| 7 | O-halkası | 1 |
| 8 | Çek Valf | 1 |
| 9A | Süzgeç | 1 |
| 9B | Oda | 1 |
| 9C | Çalı | 1 |
| 9D | Bölme plakası | 1 |
| 9E | Piston | 1 |
| 9F | Kapak | 1 |
| 10 | Kelepçe çerçevesi | 1 |
| 11 | Bahar | 1 |
| 12 | Kelepçe kaydırıcısı | 1 |
| 13 | Şanzıman montajı | 1 |
| 14 | Kayıt olmak | 1 |
| 15 | O-halkası | 1 |
| 16 | Üst vücut | 1 |
| 17 | Kapak | 1 |
| 18 | Menteşe pimi | 1 |

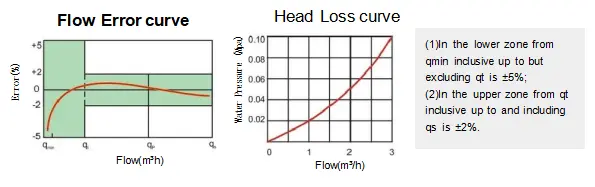

Ana metrolojik parametreler:
| Boyut | Sınıf | R(Q3/Q1) | Q4(m³/H) | Q3(m³/H) | Q2(Sol/Saat) | Q1(Sol/Saat) |
| DN15 | C | 160 | 3.125 | 2.5 | 25 | 15.625 |

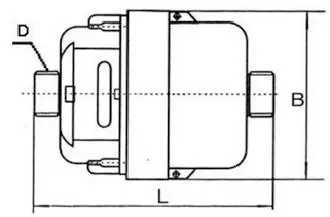

Su Sayacı Boyutu ve Paketleme Detayları:
| Boyut | Uzunluk (mm) | Geniş/Genişlik (mm) | Bağlantı iplik | Ağırlık (kilogram) |
| DN15 | 115 | 95 | G3/4B | 1 |
| Boyut | Ürün Boyutu (santimetre) | Ürün Ağırlığı (kilogram) | Paketler 1 karton | Karton boyutu (santimetre) | Toplam ağırlık 1 karton(kg) |
| DN15 | 11,5*20,9*9 | 1.1 | 10 | 44,5*26,5*12 | 11 |
Sıcak Etiketler: Hacimsel Su Sayacı
