Y tip süzgeçi nedir?

.Y tipi süzgeçEndüstriyel boru sistemlerinde en yaygın kullanılan mekanik filtrasyon cihazı olarak duruyor, adı muhafazasının ayırt edici Y şeklinde konfigürasyonundan türetilmiştir. Çekirdek işlevi, akışkanlar içindeki katı partikül safsızlıkları (pas, kaynak cürufu, boru ölçeği veya proses kalıntıları gibi) iç süzgeç ekranından kesmek, böylece aşağı akım ekipmanı (pompalar, vanalar, akış ölçerleri, ısı eşanjörleri vb.) Aşınma veya tıkanıklıktan korumaktır. Çalışma prensibi şunları içerir: Giriş üzerinden süzgeç muhafazasına giren sıvı, kirleticilerin iç yüzeyde sıkışıp kaldığı açılı bir silindirik ekrandan akarken, temiz sıvı örgü açıklıklarından çıkışa geçer. Birikmiş enkaz manuel olarak veya tahliye valfini altta otomatik olarak açarak çıkarılabilir.

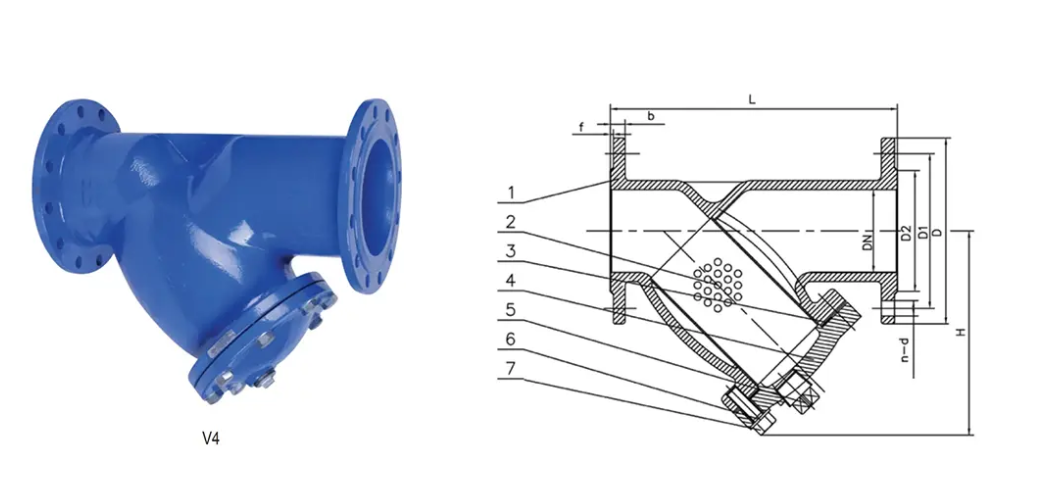

Y tipi süzgeçin anahtar yapısal bileşenleri şunlardır: tipik olarak dökme karbon çeliği, paslanmaz çelik veya sünek demirden imal edilmiş Y şeklinde bir gövde; üstte çıkarılabilir bir uç kapağı (cıvatalar veya dişli conta ile sabitlenmiş); Dahili olarak monte edilmiş bir silindro-konik süzgeç sepeti (genellikle 0,5 mm ila 3mm arasında değişen ağ boyutlarına sahip 304/316 paslanmaz çelik); ve tabanda bir tahliye portu (flanşlı veya dişli). Yapısal avantajları, düşük akış direncinde (0,1 çubuğun altındaki basınç düşüşü olan düz tasarım), kompakt ayak izi (sepet süzgeçlerinden daha küçük) ve boru hattı sökülmeden bakım (ekrana uç kapağı çıkarılarak erişilebilir).

Farklı operasyonel talepleri karşılamak için kritik fonksiyonel varyantlar geliştirilmiştir. Yüksek basınçlı takviyeli modeller, elektrik santrali ana buhar hatları gibi uygulamalar için PN100'e (10 MPa) kadar baskılara dayanan kalınlaştırılmış muhafazalar ve dövme flanşları içerir. Kavitasyona dirençli tipler, yüksek diferansiyel basınç altında kabarcık kaynaklı erozyonu önlemek için ekran yapısı içinde akış kılıcı kanatları içerir. Kendini temizleyen versiyonlar, otomatik enkaz deşarjı için backflush mekanizmalarını ve diferansiyel basınç sensörlerini entegre eder. Yüksek sıcaklıkta uzmanlaşmış birimler, 450 ° C'ye kadar hizmet için grafit spiral yaralı contalar ve alaşım çelik ekranlar kullanır. Aşındırıcı ortamlar (örn. Kimyasal bitkiler) için, tam 316L paslanmaz çelik yapı asit/alkali ortam saldırısına direnir.

Mühendislik seçimi beş kritik parametrenin değerlendirilmesini gerektirir: birincisi, filtrasyon inceliği (korunan ekipman ihtiyaçlarına dayanarak - örneğin, santrifüj pompaların 80 mesh/180 μm, kontrol vanalarından önce 200 mesh/75 μm). İkincisi, akış hızı ve boru çapı (tam boyutlu DN15-DN1200; hız, partikül penetrasyonunu önlemek için 1-3 m/s'de tutulmalıdır). Üçüncüsü, çalışma basıncı ve sıcaklık (gövde malzemesi koşullarla eşleşmelidir-örneğin, ortalama su sistemleri için PN16 sünek demir, orta basınçlı buhar için PN40 karbon çeliği). Dördüncüsü, bağlantı tipi (flanş standartları borularla uyumlu olmalıdır: ANSI/EN/DIN). Son olarak, drenaj yöntemi (manuel drenajlar ekonomiktir, ancak izleme gerektirir; otomatik sistemler insansız istasyonlara uygundur).

Kurulum ve Bakım En İyi Uygulamalar Yetkili: Yerçekimi ile enkazın yerleşmesini sağlamak için yatay montaj (tahliye portu dikey olarak aşağı doğru); Akış yön oklarının sıvı hareketi ile sıkı bir şekilde hizalanması; Türbülanslı parazitten kaçınmak için ≥10 boru çapını yukarıya konumlandıran pompa emme süzgeçleri; ve kaynak cürufu ile ekran etkisini önlemek için ön gönderme hattı yıkama. Bakım frekansı kirletici yüke bağlıdır, tipik olarak basınç farkı 0,5 bar'a ulaştığında ekran temizliği gerektirir (buhar sistemleri günlük boşaltma gerekebilir). Kimyasal, güç, deniz ve HVAC sistemlerindeki ilk savunma hattı olarak, y-stralörler ekipman arıza oranlarını%40'ın üzerinde azaltarak sistem güvenilirliği için gerekli olduğunu kanıtlar.
