Kapı vanalarının çalışma prensibi ve kapı vanalarının nasıl seçileceği

   Akapı valfisıvı geçişini açmak veya kapatmak için dikey bir kapıyı (kama şeklinde veya paralel disk) kaldırarak veya indirerek çalışan bir kapatma valfidir. Endüstriyel boru sistemlerinde tam izolasyon (tamamen açık veya tamamen kapalı) için yaygın olarak kullanılır ve akış düzenlemesi için uygun değildir.

1. Kayıt Özellikleri ve Çalışma Prensibi ：

   Anahtar Bileşen - Kapı/Disk:

    Tipik olarak kama şeklinde (katı, bölünmüş veya esnek kama) veya paralel (tek veya çift disk).

    Kapı, sıvı akış yönüne dik olarak hareket eder.

2. Operasyon:

   Valf gövdesi üzerinde bir el çarkı, şanzıman veya aktüatör (elektrik, pnömatik, hidrolik) döndürerek aktive edilir.

   Kökün döner hareketi, dişli bir kök somun aracılığıyla kapının dikey doğrusal hareketine dönüşür.

3. Durum:

   Tamamen yükseltildiğinde, kapının geçişi tamamen valf gövdesi ile hizalanır ve minimal sıvı direnci ve basınç düşüşü ile düz, sınırsız bir akış yolu oluşturur.

4. kapalı durum

   Tamamen alçaltıldığında, kapının sızdırmazlık yüzeyleri valf koltuklarına sıkıca basar ve sıvı akışını bloke etmek için metal-metal veya metal ila yumuşak koltuk (örn., Kauçuk, PTFE) contası oluşturur.

5. Akış özellikleri

   Kapı valfleritipik olarak tam deliklidir (veya tam deliklere yakındır), yani açık akış alanı borunun iç çapıyla eşleşir ve düşük türbülansla düz akışa izin verir.

6. Metin Avantajları

   Düşük sıvı direnci: Tamamen açıkken minimal basınç düşüşü, enerji verimliliğini artırır.

   Düşük çalışma torku: Sıvı basınç, açılış/kapanma sırasında (özellikle çift diskli tasarımlarda) kapı kuvvetlerini dengeler, çabayı azaltır (globe valflerine karşı).

   Çift yönlü akış: Simetrik tasarım, sızdırmazlık veya işlemi etkilemeden her iki yönden de akışı sağlar.

   Kompakt yapı (Globe valflerine karşı): Daha kısa yüz yüze uzunluk alan tasarrufu sağlar.

   Güvenilir sızdırmazlık: kapalı durumda etkili sızdırmazlık (özellikle esnek veya metal oturmuş kama kapıları ile).

   Geniş uyumluluk: Su, buhar, yağ, gaz ve aşındırıcı ortam (uygun malzemelerle) için uygundur.

7.Key Dezavantajları

   Yavaş Çalışma: Kapı, açma/kapatmak için tam seyahat gerektirir. Yüzey aşınması: çalışma sırasında kapı ve koltuklar arasındaki sürtünme, özellikle aşındırıcı sıvılarla erozyona neden olur.

   Zor bakım: Hasarlı koltukların/kapıların onarılması genellikle özel araçlar gerektirir.

   Büyük Boyut/Ağırlık: Hacimli Tasarım Önemli Kurulum Alanı (Yükseklik) gerektirir.

   Kısaltma için uygun olmayan: Kısmen açık pozisyonlar yüksek hızlı akış erozyonu, titreşim ve conta hasarına neden olur. Yalnızca tamamen açık veya tamamen kapalı kullanılmalıdır.

   Yüksek maliyet: özellikle büyük çaplı, yüksek basınçlı uygulamalar için

8. yapısal türler

 8.1 By Gate Tasarım:

   Kama Kapısı Valfi: En yaygın. V şeklinde kama, açı sıkıştırma veya elastik deformasyon yoluyla sızdırmazlık kuvveti oluşturur. Güvenilir sızdırmazlık, termal değişikliklere uyarlanabilir. Alt tipler: katı kama, bölünmüş kama (kendi kendine ayarlama), esnek kama (termal tazminat).

   Paralel slayt kapı valfi: İki paralel disk. Sızdırmazlık, diskleri koltuklara karşı yayma mekanizmasına (örneğin, alt kama) veya sıvı basıncı iten akışkan basınçlara dayanır. Daha basit yapı, sıkışmaya daha az eğilimli, ancak düşük basınçta daha düşük sızdırmazlık.

 8.2 STEM hareketi

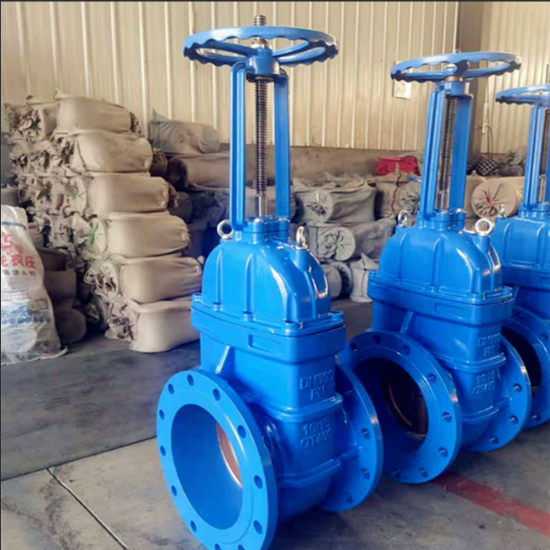

   Yükselen Kök (OS & Y): Kök dişleri haricidir. STEM açılış sırasında artar, görsel olarak konumu gösterir. Korozyona direnir, ancak dikey boşluk gerektirir.

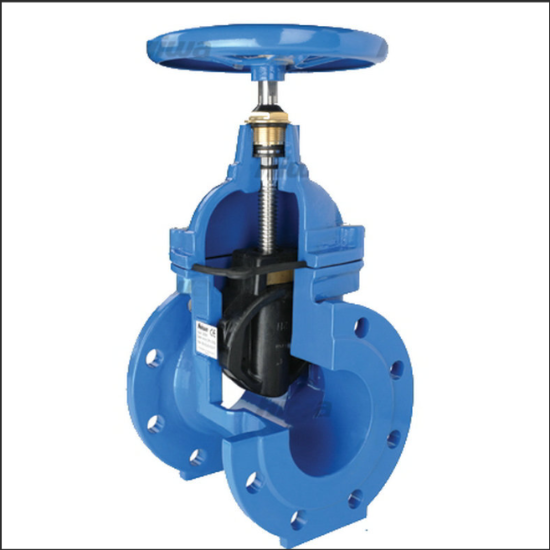

   Yolsuz olmayan kök (NRS): STEM dişleri içtir. Kök, dikey alandan tasarruf etmeden kaldırılmadan döner. Kapalı alanlar için idealdir (örneğin, yeraltı), ancak konumu gizler ve iplikler sıvı/korozyona maruz kalır.

9.Tipik Uygulamalar Dalgalar, düşük dirençli, tam açık/tam kapalı izolasyon için idealdir:

    Su sistemleri: Su arıtma tesisleri, kanalizasyon ağları, bina şebekesi.

   Petrol ve Gaz: Boru hatları, rafineriler, şanzıman hatları.

   Enerji santralleri: Kazan besleme suyu, buhar sistemleri.

   Kimya Endüstrisi: Korozif/korozif olmayan sıvı taşınması (malzemeye bağlı).

   HVAC: Büyük sistem ana boru hatları.
