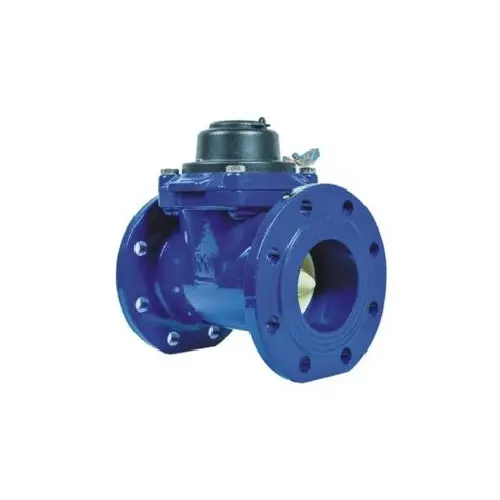

Woltman Su Sayacı

Woltman Helix su sayacı yatay Helix Woltman su sayacı (WPH) ve dikey Helix olarak ayrılabilir Woltman su sayacı (WS) su sayacının iç yapısına göre farklıdır, ancak su sayaçları yatay olarak monte edilir, Dikey Woltman su sayacının (WS) avantajı daha geniş bir akış aralığıdır (R80/R160/R200). Kurulum, düz boru bölümü ve harici filtre gibi katı gereksinimlere ihtiyaç duymaz.

Talep Gönder

Ürün Açıklaması

Kullanımı:Yatay Woltman su sayacı, büyük akışlı boru hattının toplam akışını ölçmek için kullanılır. Özellikle su temini ana boru hattı ve büyük tesislerin maden suyu talebi için uygundur. Ana özellikleri, büyük sirkülasyon kapasitesi, küçük hacim, kompakt yapı, kullanımı ve bakımı kolaydır.

Uygulanabilir koşullar:

▶ Boyut:DN40~DN600

▶Malzeme:Dökme demir kabuk

▶ Soğuk su:0,1~30°C

▶ Sıcak su:0,1~90°C

▶ Çalışma basıncı: 1.0MPa/1.6Mpa

Kurulum yöntemi:

1.Yatay kurulum.

2.Ek su filtresi gereklidir.

3. Su sayacının su girişi/çıkışı U10/D5 düz boru kesitine ihtiyaç duyar.

Özellikler:

1.Kuru manyetik iletim yapısı sayacın temiz ve net olmasını sağlar.

2. Büyük akış kapasitesi, küçük basınç kaybı ve istikrarlı performans eğrisi.

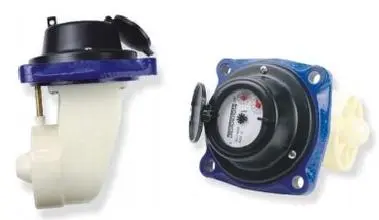

3. Ölçme hareketi değiştirilebilir ve sökülmesi kolaydır.

4. Paslanmaz çelik bağlantı elemanları ve epoksi reçine tozu, pas önlemeyi en üst düzeye çıkarmak ve ürünün servis ömrünü uzatmak için kabuğun içine ve dışına püskürtülür.

5. Ölçme mekanizması iyi bir evrenselliğe, manyetik bağlantıya, küçük iletim direncine, hassas ve güvenilir çalışmaya sahiptir.

6. Sayaç vakumla kapatılmıştır, yoğuşma önleyici ve atomizasyondur ve okumayı tüm yıl boyunca net ve doğru tutabilir

Teknik parametre:

DN (mm)	Akış aralığı	Maksimum 4. Çeyrek	Yaygın akış 3. Çeyrek	Sınır Q	Asgari 1. Çeyrek	Asgari okuma	Maksimum okuma
DN (mm)	3. Çeyrek/1. Çeyrek	m		³/saat		m³
40	80	50	40	0.8	0.5	0.001	999.999
50	80	50	40	0.8	0.5	0.001	999.999
65	80	78.75	63	1.4	0.79	0.001	999.999
80	80	125	100	2.0	1.25	0.001	999.999
100	80	200	160	3.2	2.0	0.001	999.999
150	80	500	400	8.0	5.0	0.001	9.999.999
200	80	800	630	12.6	7.88	0.001	9.999.999
250	80	1260	1008	20.16	12.6	0.02	9.999.999
300	80	2000	1600	32	20	0.02	9.999.999
350	80	2800	2240	44.18	28	0.2	999.999.999
400	80	3200	2560	51.2	32	0.2	999.999.999
450	80	3200	2560	51.2	32	0.2	999.999.999
500	80	5000	4000	80	50	0.2	999.999.999
600	80	8000	6400	128	80	0.2	999.999.999

Genel boyut ve ağırlık:

DN (mm)	Uzunluk	Yükseklik		Bağlantı flanşı		Referans ağırlığı
DN (mm)	uzunluk(mm)	Hmm)	Flanş dış çap	Merkez çapı cıvata deliği D1(mm)	Sayısı bağlantı cıvataları	kilogram
40	200	198	150	110	4-M16	8.3
50	200	205	165	125	4-M16	10
65	200	218	185	145	4-M16	12.5
80	225	280	200	160	8-M16	13.6
100	250	290	220	180	8-M16	18.3
150	300	320	285	240	8-M20	28
200	350	365	340	295	12-M20	44.8
250	450	434	450	400	12-M20	80
300	500	459	500	410	12-M24	98
350	500	590	505/520	460/470	16-M20/16-M24	145
400	600	660	565/580	515/525	16-M24/16-M24	199
450	600	700	615/640	565/585	20-M24/20-M27	270
500	800	760	670/715	620/650	20-M24/20-M30	320
600	800	880	780/840	725/770	20-M27/20-M33	520

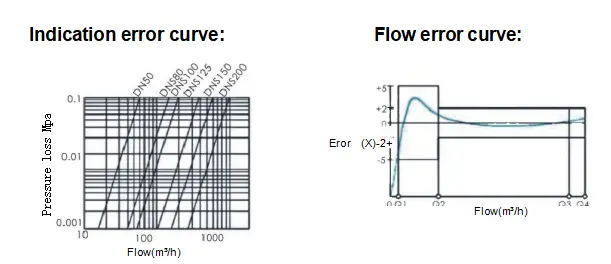

A.Düşük alanın izin verilen maksimum hatası (Q1≤Q

B. Su sıcaklığı≤30°C olduğunda,

yüksek alanda izin verilen maksimum hata (Q2≤Q≤Q4)±2% Su sıcaklığı>30°C olduğunda,

yüksek alanda izin verilen maksimum hata (Q2≤Q≤Q4)±%3'tür
