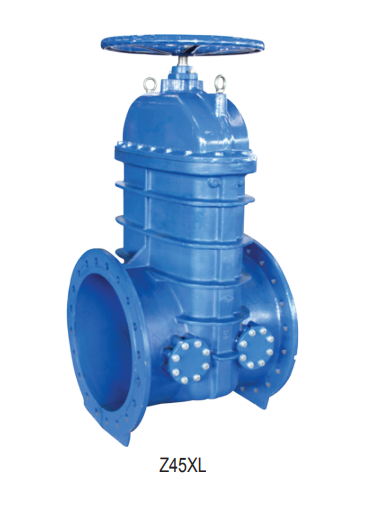

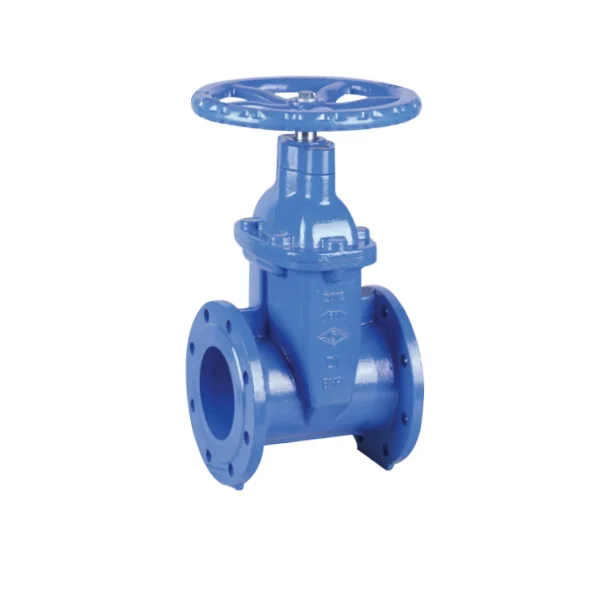

Bypass çıkışlı (Z45XL) flanşlı esnek NRS geçit valfi nedir?

Temel Tür ve Çekirdek Yapısı:

Bu bir kapı valfi. Çekirdek bileşeni, akışkan akış yönüne dik düz bir çizgide hareket eden (akışa izin vermek için kapı asansörleri) veya kapanma (geçit akışını bloke etmek için alçaltır) disk şeklindeki bir kapı/kamadır. Bu tasarım tamamen açık olduğunda minimal akış direnci ile sonuçlanır.

Anahtar Sızdırmazlık Teknolojisi - Dayanıklı Koltuk:

Valf, esnek bir koltuk tasarımı kullanır. Bu, valfın sızdırmazlık halkasının (koltuk) tipik olarak yüksek kaliteli kauçuktan (EPDM, NBR gibi) yapıldığı ve elastik/esnek olduğu anlamına gelir. Valf kapandığında, kapı esnek koltuklara basar, kauçuğun deforme olmasına ve kapının kenarına sıkıca uymasına neden olur ve güvenilir bir conta oluşturur. Bu tasarım, boru hattındaki küçük safsızlıklar (silt gibi) için biraz tolerans sunar ve özellikle düşük veya orta basınç uygulamaları için uygun mükemmel sızdırmazlık sağlar.

STEM Çalışma Yöntemi - NRS:

NRS, yükselmeyen kök anlamına gelir. Valfi çalıştırırken (genellikle bir el çarkı veya şanzıman döndürerek), sapın kendisi sadece döner; Eksenel olarak yukarı veya aşağı hareket etmez. Kökün döner hareketi, iç dişli bir mekanizma (genellikle bir kapı somunu) yoluyla kapının doğrusal kaldırma/indirme hareketine dönüştürülür. Bu tasarımın ana avantajı, minimum genel giderlik gereksinimidir; Kökün üstü açma/kapanma sırasında yükselmez, bu da onu alan kısıtlı kurulumlar (yeraltı valf çukurları gibi) için ideal hale getirir.

Bağlantı Yöntemi - Flanşlı:

Valfın giriş ve çıkış uçlarında flanşlar bulunur. Flanşlar cıvata delikli dairesel jantlardır. Kurulum sırasında cıvatalar, valf flanşlarını boru hattındaki karşılık gelen çiftleşme flanşlarına sıkıca bağlamak için kullanılır ve sızdırmazlık elde etmek için arasına bir conta yerleştirilir. Flanşlı bağlantı, boru hattı vanaları için en yaygın ve güvenilir yöntemlerden biridir, kolay kurulumu, çıkarma, bakım ve daha yüksek basınçlara ve gerilme kuvvetlerine dayanarak kolaylaştırır.

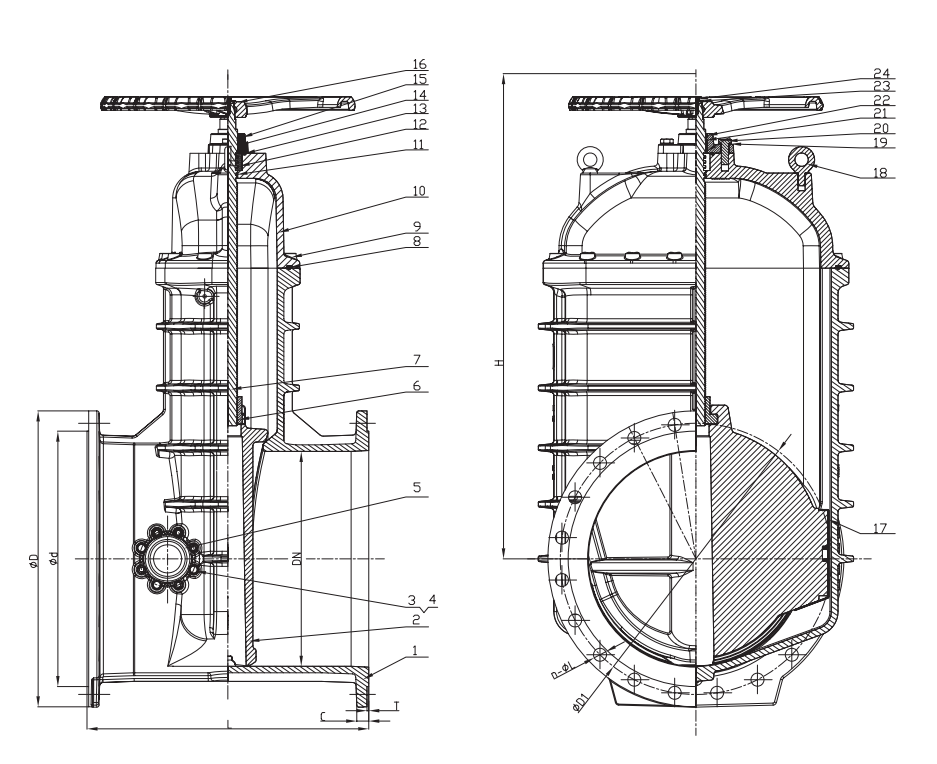

Çekirdek Özellik - Bypass Outlet ile:

Bu valfin en belirgin özelliğidir. Valf gövdesinde (tipik olarak giriş tarafının yakınında veya ortada) ek, daha küçük bir çıkışa sahiptir. Bu bypass bağlantı noktası genellikle küçük çaplı bir bilyalı valf, fiş valfi veya küre valfi (baypas valfi olarak bilinir) ile donatılmıştır.

Bypass çıkışının çekirdek fonksiyonları: Ana valf üzerindeki basıncı dengeleme: Ana kapı valfini açmadan önce, özellikle üzerinde önemli bir basınç farkı (yüksek diferansiyel basınç) olduğunda, bypass valfı yavaşça açılır. Bu, yüksek basınçlı taraftan sıvının, bypass çizgisinden düşük basınç tarafına kademeli olarak akmasına izin verir, ana kapının her iki tarafındaki basıncı eşitler. Çalışma torkunu azaltma ve vanayı koruma: Basınç eşitlemesinden sonra, ana valfi açmak için gereken kuvvet (tork) önemli ölçüde azalır ve bu işlemi kolaylaştırır. Daha da önemlisi, bu ana valfin şiddetli kapı titreşimi, koltuk sızdırmazlık yüzeyinin puanlaması/aşınması veya hatta kök deformasyonu/kırılması gibi yüksek diferansiyel basınç altında açılmasıyla ilişkili riskleri önler, valfin büyük ölçüde korunması ve ana kapı vanasının kapatıldıktan sonra: ana kapı valfini kapattıktan sonra, aşağı akış boruları veya ekipman, aşağı akış ihtiyaçları, akma, akma, akışta, akma, akışta, akışta bulunabilir. Kontrol / örnekleme: Baypas valfi küçük akış sıvısı transferi veya örnekleme için de kullanılabilir.

Operasyon ve Gösterge:

Valf tipik olarak üst montajlı bir el çarkı (daha küçük boyutlar) veya şanzıman (daha büyük boyutlar veya daha kolay çalışmaya ihtiyaç duyulduğu yer) ile çalıştırılır. NRS tasarımı nedeniyle, el çarkı/şanzıman giriş milinin döndürülmesi, kapının kaldırılmasına/alçalmasına neden olur. Valf genellikle valfin açık, kapalı veya ara konumda olup olmadığını açıkça gösteren bir konum göstergesi (örn., İşaretçi ve kadran) içerir.

Birincil uygulama senaryoları:

Bu valf, sık çalışmayı gerektiren veya çalışma sırasında yüksek diferansiyel basıncın bulunabileceği uygulamalar için özellikle uygundur. Yaygın kullanımlar şunları içerir: su temini ağları (belediye, endüstriyel): ana boru hatları, pompa istasyonu çıkışları, bölge izolasyon valfleri, özellikle su çekiç riskinin yüksek veya ana valf koruması gerektiğinde, ateş koruma sistemleri: yangın pompası deşarjları, ana kontrol valfleri, acil durumlar sırasında güvenli ve güvenilir valf çalışması sağlama.

Model Tanımı - Z45XL:

Z45XL, Çin Ulusal Standardı (GB) altındaki bu tip valf için tipik bir model atamasıdır: Z: kapı valfini (ZHA FA - 闸阀) temsil eder. 4: flanşlı bağlantıyı temsil eder.5: Dikil dişli ile işlemi temsil eder (veya geniş çapta dişli kutusu çalışmasını gösterir, bunu solucan dişli için 3'ten ayırır). Gerçek ürünlerde, daha küçük boyutlar doğrudan bir el çarkı kullanabilir, ancak model yine de bu seri numarasını koruyabilir. Bu, bu modeli standart bir dirençli koltuk kapısı valfinden ayıran anahtar tanımlayıcıdır (örneğin, sadece Z45X - Dirençli koltuk, baypas yok).

    Shandong Epoch Equipment Co., Ltd. Çin'in Shandong Eyaletinde büyük ölçekli bir profesyonel üreticidir, bilim ve teknoloji, çevre koruma, kalite ve verimliliğin oryantasyonuna bağlıdır. Şu anda, tasarım, geliştirme, üretim ve ihracat gibi geniş endüstrileri entegre eden bölgesel ve çok endüstriyel bir işletmeye dönüştü. Web sitemizi ziyaret edin.https://www.epochpipeline.com/ürünlerimiz hakkında daha fazla bilgi edinmek için. Sorular için bize sdepochwater@hotmail.com adresinden ulaşabilirsiniz.
