Flanş adaptörü nedir? Bir flanş adaptörünün çalışma prensibi nedir?

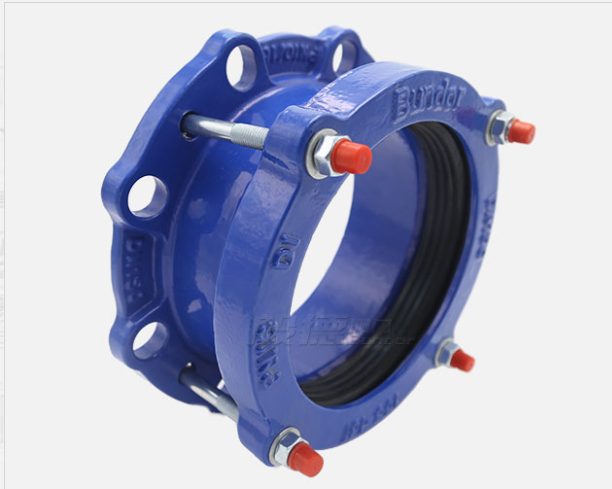

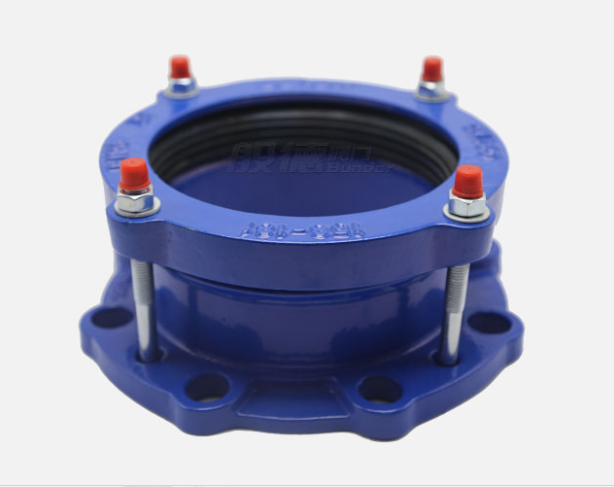

        .flanş adaptörüBoru veya ekipman bileşenleri arasında bir arayüz oluşturmak için flanşların farklı spesifikasyonlarla veya uyumsuz tiplerle bağlantısının sağlanmasını sağlayan özel tasarımı ile çalışır. Flanş adaptörü tipik olarak cıvatalı elemanlar ve eklem bütünlüğü ve stabilitesini sağlamak için konserde çalışan bir sızdırmazlık contasından oluşur. Adaptör aracılığıyla iki farklı flanş bağlanırken, conta sıkıştırmak için cıvatalar sıkılır, bu da arayüzü sıvı/gaz sızıntısını önlemek için arayüzü kapatır; flanş yüzleri boyunca uygulanan sıkıştırma kuvvetini iletir; mekanik yükler ve toriyonel gerilimler dağıtarak yapısal güvenilirliği korur.

      Flanş adaptörlerinin sızdırmazlık bütünlüğü ve stabilitesi kritik olarak tasarım ve üretim hassasiyetlerine bağlıdır. Uygun uyum ve etkili sızdırmazlık sağlamak için hedef flanşlarla boyutsal doğruluk ve geometrik uyumluluk esastır. Adaptör malzemeleri, güvenilir sızdırmazlık performansı verirken beklenen basınç ve sıcaklık yüklerine dayanmak için yeterli mukavemete sahip olmalıdır. Yaygın malzemeler arasında karbon çeliği ve paslanmaz çelik gibi metaller veya PVC ve polietilen gibi termoplastikler bulunur.

       Flanş adaptörüKurulum, hassas protokollere sıkı sıkıya bağlı kalmayı gerektirir: malzeme doğrulaması (eşleşen PN/sınıf derecelendirmeleri, EPDM contalarını 50 ± 5 kıyıda incelemek) ve yüzey preparatını (aseton ile bozulma flanşları). Montaj sırasında, ≤1 ° açısal/≤% 1 DN radyal toleransı içindeki bileşenleri hizalayın ve kauçuk halkalara gıda dereceli yağlayıcı uygulayın. Üç aşamalı tork yüklemesi (%30 →%60 →%100 nihai tork; örn. Pn25 için 340N · m'de M20 cıvataları) kullanılarak çapraz desen sekansında (örn., 1-5-3-7-2-2-6-6-6-4-8) 8 cıvatalı flanşlar için). Kurulum sonrası, 0.6MPa pnömatik testler (≤% 1 basınç düşüşü) ve titreşim izleme (<50μm genlik) yapın. Kritik önlemler, beton ankraj blokları için itme kuvveti hesaplamasını (f = ρ · a · ΔV/ΔT), eğer f> 50kn, dielektrik izolasyon (1MΩ direnç) ve termal genişleme kompansamanı (α = · · m ·, α = 11.2 10 · m · ΔT ile · 11.2 · m · ΔT ile. İtme doğrulamasına uyulmaması veya aşamalı tork prosedürlerinin atlanması, katastrofik eklem başarısızlığı riskini taşır.
