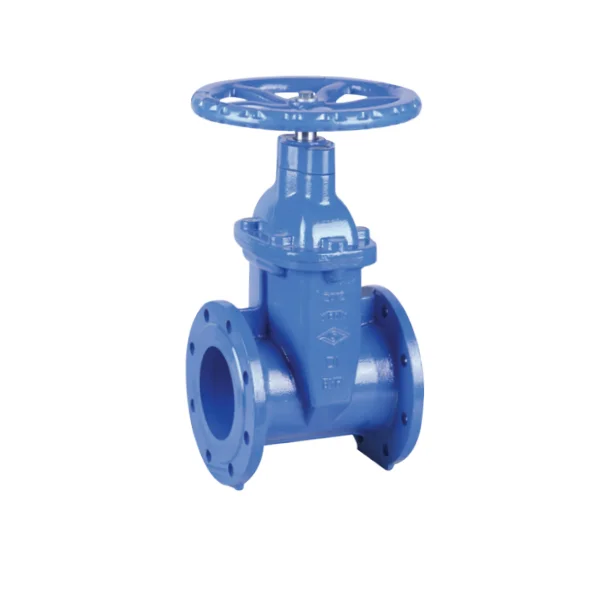

BS 5163 Flanşlı Dayanıklı NRS GATE VALFİ PN25
Model:(Z45X) PN25
Z45X BS 5163 Flanşlı Dayanıklı NRS GATE VALFİ PN25
• Bağlantı uçları: Flanş-BS EN 1092-2: 1997
• Çalışma basıncı: PN25
• Sıcaklık aralığı: 0 ℃- 100 ℃
• Kaplama: ANSI/AWWA C550 uyarınca füzyon bağlı epoksi kaplama
• Çalışma basıncı: PN25
• Sıcaklık aralığı: 0 ℃- 100 ℃
• Kaplama: ANSI/AWWA C550 uyarınca füzyon bağlı epoksi kaplama
Malzeme Spesifikasyonu
|
Parça No. |
Parça |
Standart Spesifikasyon |
Seçenekler |
|
1 |
Valf gövdesi |
EN-GJS-450-10 |
|
|
2 |
Esnek kama diski |
EN-GJS-450-10+EPDM |
|
|
3 |
Kök |
Paslanmaz çelik |
SS304, SS316, SS420, SS431 |
|
4 |
Sürgü |
Karbon çelik çinko kaplama |
SS304, SS16 |
|
5 |
Kaput |
EN-GJS-450-10 |
|
|
6 |
O |
NBR |
EPDM |
|
7 |
Bez |
EN-GJS-450-10 |
|
|
8 |
El çarkı |
EN-GJS-450-10 |
Preslenmiş çelik |
|
9 |
Sürgü |
Karbon çelik çinko kaplama |
SS304, SS16 |
|
10 |
Fla yıkayıcı |
Karbon çelik çinko kaplama |
SS304, SS16 |
|
11 |
Zil sesi |
NBR |
EPDM |
|
12 |
Sürgü |
Karbon çelik çinko kaplama |
SS304, SS16 |
|
13 |
Düz çamaşır makinesi |
Karbon çelik çinko kaplama |
SS304, SS16 |
|
14 |
O |
NBR |
EPDM |
|
15 |
İtici yıkama |
Pirinç HPB59-1 (Tip A) Mevcut değil (Tip B) |
|
|
16 |
Kaput Gazı |
EPDM |
NBR |
|
17 |
Kama somunu |
Pirinç HPB59-1 |
Bronz ZQSN5-5-5 |
Not: Standart spesifikasyon dışındaki özel materyal isteği için lütfen Sorgulama veya Sipariş listesinde açıkça belirtin.
|
DN |
Pn |
Boyutlar (mm) |
||||||||
|
İnç |
mm |
|
L |
H |
D |
D1 |
d |
C |
T |
N-φl |
|
2 " |
50 |
25 |
178 |
218 |
165 |
125 |
99 |
19 |
3 |
4-F19 |
|
2.5 " |
65 |
25 |
190 |
232 |
185 |
145 |
118 |
19 |
3 |
8-F19 |
|
3 " |
80 |
25 |
203 |
281 |
200 |
160 |
132 |
19 |
3 |
8-F19 |
|
4 " |
100 |
25 |
229 |
316 |
235 |
190 |
156 |
19 |
3 |
8-F23 |
|
5 " |
125 |
25 |
254 |
393 |
270 |
220 |
184 |
19 |
3 |
8-F28 |
|
6 " |
150 |
25 |
267 |
420 |
300 |
250 |
211 |
20 |
3 |
8-F28 |
|
8 " |
200 |
25 |
292 |
490 |
360 |
310 |
274 |
20 |
3 |
12-F28 |
|
10 " |
250 |
25 |
330 |
626 |
425 |
370 |
319 |
22 |
3 |
12-F31 |
|
12 " |
300 |
25 |
356 |
722 |
485 |
430 |
370 |
24.5 |
4 |
16-F31 |
Sıcak Etiketler: BS 5163 Flanşlı Dayanıklı NRS GATE VALFİ PN25
