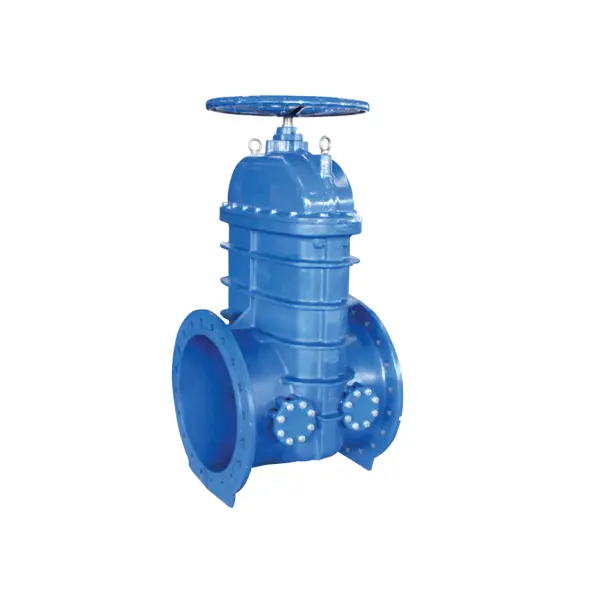

BS 5163 flanşlı esnek NRS geçit valfi Bypass çıkışlı

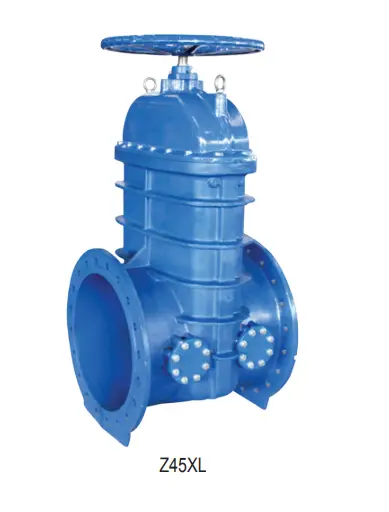

Model:(Z45XL) PN10/16
BS 5163 Bypass Outlet (Z45XL) PN10/16
• Bağlantı uçları: Flanş-BS EN 1092-2: 1997
• Çalışma basıncı: PN10/16
• Sıcaklık aralığı: 0 ℃- 100 ℃
• Kaplama: ANSI/AWWA C550 uyarınca füzyon bağlı epoksi kaplama
• Bağlantı uçları: Flanş-BS EN 1092-2: 1997
• Çalışma basıncı: PN10/16
• Sıcaklık aralığı: 0 ℃- 100 ℃
• Kaplama: ANSI/AWWA C550 uyarınca füzyon bağlı epoksi kaplama

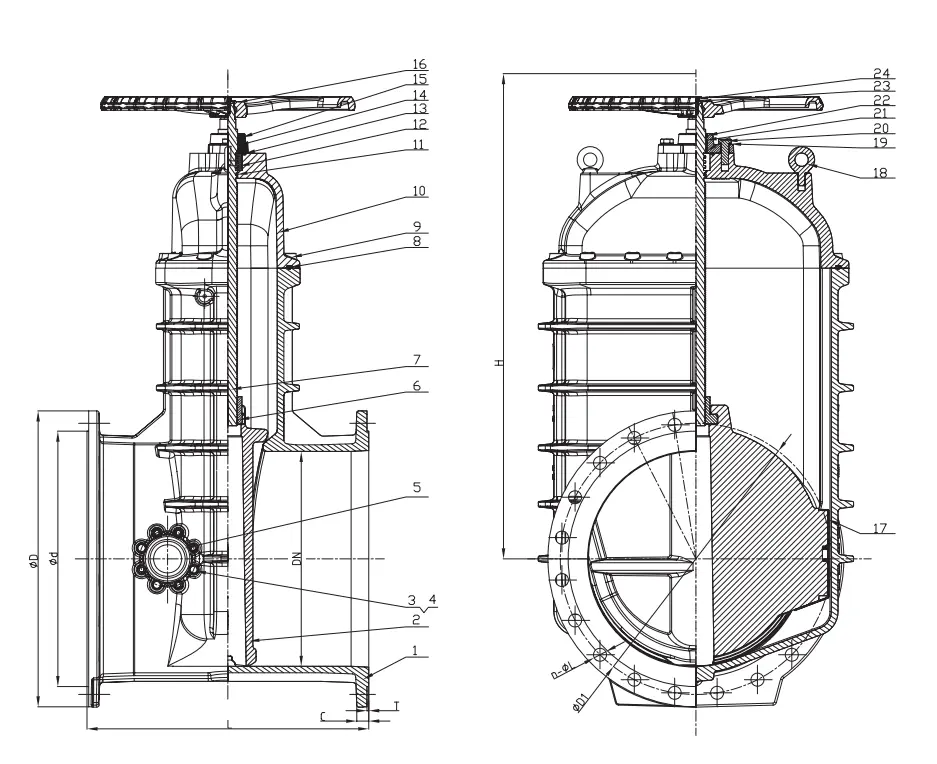

| Malzeme Spesifikasyonu | |||
| Parça No. | Parça | Standart Spesifikasyon | Seçenekler |
| 1 | Valf gövdesi | EN-GJS-450-10 |
|
| 2 | Esnek kama diski | EN-GJS-450-10+EPDM |
|
| 3 | Sürgü | Karbon çelik çinko kaplama | SS304, SS316 |
| 4 | Düz çamaşır makinesi | Karbon çelik çinko kaplama | SS304, SS316 |
| 5 | By-pass valf kapağı | EN-GJS-450-10 |
|
| 6 | Kama somunu | Pirinç HPB59-1 |
|
| 7 | Kök | Paslanmaz çelik | SS304/316/420/431 |
| 8 | Kaput Gazı | EPDM | NBR |
| 9 | Sürgü | Karbon çelik çinko kaplama | SS304, SS316 |
| 10 | Kaput | EN-GJS-450-10 |
|
| 11 | O | NBR | EPDM |
| 12 | İtici yıkama | Karbon çelik çinko kaplama | SS304, SS316 |
| 13 | O | NBR | EPDM |
| 14 | Eksen Kılavuzu | Pirinç HPB59-1 |
|
| 15 | Bez | EN-GJS-450-10 |
|
| 16 | El çarkı | EN-GJS-450-10 | Preslenmiş çelik |
| 17 | Kılavuz Kol | EPDM |
|
| 18 | Göz cıvatası | Karbon çelik çinko kaplama |
|
| 19 | Düz çamaşır makinesi | Karbon çelik çinko kaplama | SS304, SS316 |
| 20 | Sürgü | Karbon çelik çinko kaplama | SS304, SS316 |
| 21 | 0 ring | NBR | EPDM |
| 22 | Zil sesi | EPDM | NBR |
| 23 | Düz çamaşır makinesi | Karbon çelik çinko kaplama | SS304, SS316 |
| 24 | Sürgü | Karbon çelik çinko kaplama | SS304, SS316 |
| Not: 1. Standart özellikler dışında özel materyal isteği için lütfen sorgu veya sipariş listesinde açıkça belirtin. Bypasfiting ve valf düzeneği, sırayla veya sorgulamada belirli bir ifade olmadığı sürece alıntılamayacak ve sağlanamaz. 2. Bypass takma ve valf gerekliyse, lütfen satın alma siparişinize göre açıkça belirtin ve maliyetler eklenecektir buna göre." |
|||
| DN | Pn | Boyutlar (mm) | ||||||||
| İnç | mm | L | H | D | D1 | d | C | T | N-φl | |
| 18 " | 450 | 10 | 650 | 1108 | 640 | 565 | 530 | 30 | 4 | 20-F28 |
| 16 | 585 | 548 | 20-31 | |||||||
| 20 " | 500 | 10 | 700 | 1130 | 715 | 620 | 582 | 31.5 | 4 | 20-F28 |
| 16 | 650 | 609 | 20-34 | |||||||
| 24 " | 600 | 10 | 800 | 1311 | 840 | 725 | 682 | 36 | 5 | 20-31 |
| 16 | 770 | 720 | 20-F37 | |||||||
